Заземления переносные ЗПЛ предназначены для защиты работающих на отключённых участках ВЛ от поражения электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нём наведенного напряжения.
Конструктивное исполнение

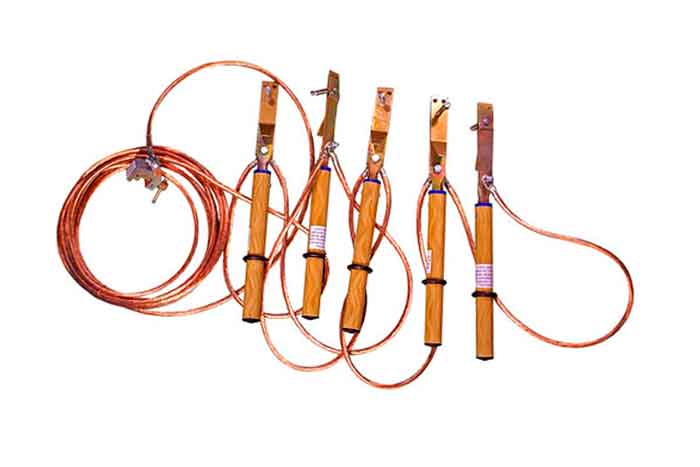

Переносные заземления для ВЛ 0,4 кВ выполняются пятиштанговыми, для ВЛ 10 кВ изготавливается в трехштанговом исполнении с пружинными, байонетными или винтовыми струбцинами. Токосъемные фазные зажимы выполнены заодно с изолирующими штангами заземления.
В заземлениях на 35 кВ и выше используются винтовые С-образные струбцины, при этом, струбцины сочленяются с изолирующими штангами заземлений с помощью стыковочного узла с винтовым поджатием. Заземления переносные ЗПЛ на 35 кВ и выше могут поставляться как в однофазном, так и в трехфазном исполнении. Для заземления на грунт в комплект поставки может входить (по отдельному требованию) временный штырь-заземлитель.
Для обеспечения длительного срока эксплуатации, заземления ЗПЛ переносные для воздушных линий поставляются в чехлах из синтетической износостойкой ткани.
| Наименование параметра | Обозначение заземления | ||||||||
| ЗПЛ-1П, 1В |
ЗПЛ-10П, 10В |
ЗПЛ- 35-1 |
ЗПЛ- 35-3 |
ЗПЛ- 110-1 |
ЗПЛ- 110-3 |
ЗПЛ- 220-1 |
ЗПЛ- 220-3 |
ЗПЛ- 330-1 |
|
| Номинальное напряжение электроустановок, кВ | 1 | 10 | 35 | 35 | 110 | 110 | 220 | 220 | 330 |
| Длина заземляющего проводника, м, | 9,0 | 10,0 | 12,0 | 12,0 | 12,0 | 12,0 | 15,0 | 15,0 | 12,0 |
| Длина каждого закорачивающего провода, м, | 0,9 | 1,6 | - | 4,5 | - | 6,0 | - | 9,0 | - |
| Количество зажимов, шт. | 5 | 3 | 1 | 3 | 1 | 3 | 1 | 3 | 1 |
| Количество изолирующих штанг, шт. | 5 | 3 | 1 | 3 | 1 | 3 | 1 | 3 | 1 |
| Сечение провода, мм2, не менее | 16 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Масса, кг | 5,0 | 6,0 | 6,0 | 11,0 | 7,0 | 11,0 | 8,0 | 15,0 | 10,0 |
